UBP32密封型壓力平衡式 熱靜力蒸汽疏水閥(與管道連接器相連)
簡介
UBP32密封型壓力平衡式熱靜力蒸汽疏水閥，不銹鋼材質，免維修。***高使用壓力32 bar g。當與合適的管道連接器相連時（斯派莎克公司另外提供），UBP32可以方便地在線拆除，這樣不僅不會影響管道，還縮短了系統停機時間。管道連接器有螺紋，承插焊和法蘭等連接方式。
UBP32可循環使用。UBP32CV為內置止回閥型。
液囊工作特性
標準型疏水閥的液囊為‘STD’型，在低于蒸汽飽和溫度12℃時疏水。選項：疏水閥也可提供‘NTS’型液囊，在低于蒸汽飽和溫度6℃時疏水；‘SUB’型液囊，在低于蒸汽飽和溫度24℃時疏水
PN 50 （ANSI 300）
50 bar g@38℃
400℃@28 bar g
32 bar g
286℃@31 bar g
-48℃
0℃
75 bar g

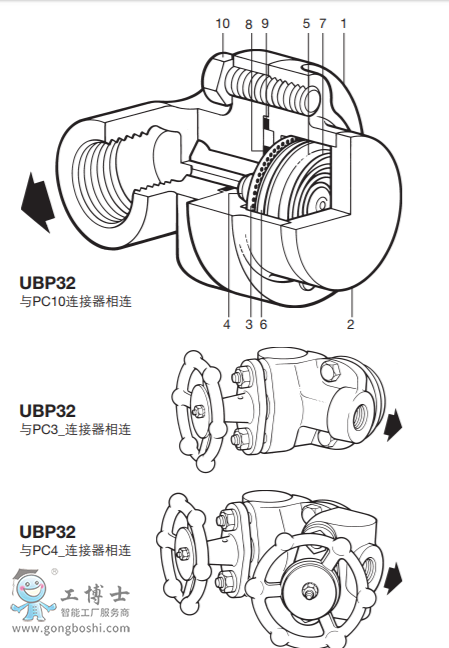

口徑和管道連接
UIB32可以和多種管道連接器相連，包括：
詳細資料請參考相關連接器的技術資料。
PC10 直型連接器 ANSI/ASME 300（TI-P128-10）PC10HP 直型連接器 ANSI/ASME 600（TI-P128-10）PC3_ 連接器帶1個活塞式截止閥ANSI/ASME 600（TI-P128-02）PC4_ 連接器帶2個活塞式截止閥ANSI/ASME 600（TI-P128-03）限制條件（ISO 6552）
***大閥體設計條件
PMA-***大允許壓力
TMA-***大允許溫度
PMO-***高工作壓力（飽和蒸汽壓力下）
TMO-***高工作溫度
***小允許溫度
***小工作溫度
***高冷態水壓試驗壓力
標準
本產品符合歐洲壓力設備指令97/23/EC。
注：閥體和閥蓋的焊接符合EN 288和ASME第IX部分。
本產品不能用于此區域。
本產品不應用于此區域，否則會損壞其內部件。
工作范圍 溫度
℃
壓力 bar g
*PMO -***大工作壓力32 bar g
注：管道連接器的型號和連接方式?jīng)Q定整個組件的***大工作壓力和溫度。詳細信息請參考相關的技術資料。
