產品特點
XL系列PLC適配溫度輸入右擴展模塊，包含4點輸入規格。
XL系列PLC一般可擴展10~16個模塊。
電源規格：DC24V。
支持PT100鉑熱電阻、多種熱電偶類型。
精度為0.1℃。
內藏冷端補償電路。
獨立設置每路溫度通道PID參數值，具有單獨寄存器地址空間。
支持PID實時自整定功能。允許設備在各種狀態下（冷態、加熱狀態、過渡狀態等），進行PID自整定，得到合適PID整定值。
支持FROM和TO指令與本體交換數據，增加產品運用靈活性，節省交互數據量，擴大數據存儲空間。
命名規則
|
1：
|
系列名稱
|
XL
|
|
2：
|
指代擴展模塊
|
E
|
|
3：
|
溫度輸入點數
|
4：4通道溫度輸入
|
|
4：
|
指代傳感器輸入類型
|
TC：熱電偶輸入
PT3：三線鉑熱電阻
|
|
5：
|
是否帶PID控制
|
P：帶PID調節功能
|
型號一覽表
|
型 號
|
功 能
|
|

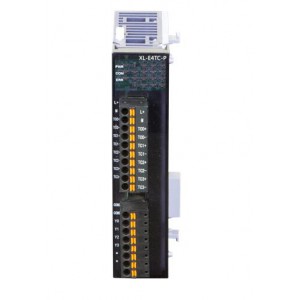

XL-E4TC-P
|
4通道熱電偶，支持多種類型熱電偶溫度傳感器用模擬輸入，精度0.1度，4通道獨立輸出PID參數；
|
|
XL-E4PT3-P
|
-100℃～500℃，4通道三線熱電偶溫度采集模塊，精度0.1度，模塊自帶PID控制功能；
|
基本規格
|
項 目
|
規 格
|
|
使用環境
|
無腐蝕性氣體
|
|
環境溫度
|
0℃~55℃
|
|
保存環境溫度
|
-20~70℃
|
|
環境濕度
|
5~95%RH
|
|
保存環境濕度
|
5~95%RH
|
|
安裝
|
直接安裝在DIN46277（寬35mm）的導軌上
|
性能規格
|
項目
|
4PT3-P
|
4TC-P
|
|
模擬量輸入信號
|
Pt100鉑熱電阻
|
K、S、E、N、B、T、J以及R型熱電偶
|
|
測量溫度范圍
|
-100℃～500℃
|
0℃～1000℃
|
|
數字輸出范圍
|
-1000～5000，
帶符號位16位，二進制
|
0～10000，
帶符號位16位，二進制
|
|
控制精度
|
±0.5℃
|
|
分辨率
|
0.1℃
|
|
綜合***度
|
1%（相對可達到的值）
|
|
轉換速度
|
450ms/4通道
|
|
模擬量用電源
|
DC24V±10%，50mA
|
注意：
（1）XL-E4PT3-P無信號輸入時，其通道數據為數字輸出范圍可達到的值。
（2）XL-E4TC-P無信號輸入時，其通道數據為數字輸出-1。
（3）根據實際需要，連接K型等多種熱電偶。
（4）熱電偶所安裝設備的外殼須接地。
外觀尺寸圖（單位：mm）
