產品描述

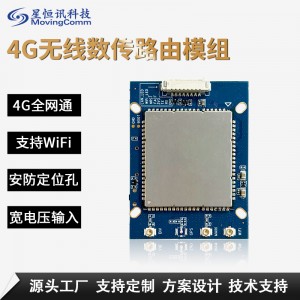

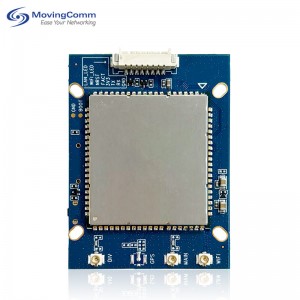

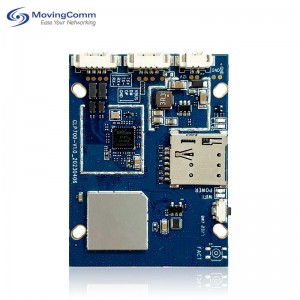

ComIoT 24無線監控路由核心板，基于國產4G蜂窩通信和WIFI技術平臺，支持FDD-LTE、TDD-LTE 及WLAN 多種網絡制式的無線通信組件，專為即插即用無線監控應用而設計。同時ComIoT 24亦可廣泛應用于各種物聯網前端數據采集匯集，以及中高速數據傳輸單元（DTU），標準化接口直接對接控制主板快速聯調實現應用解決方案。ComIoT 24主要提供了電源接口、USB接口、SIM卡座接口、軟復位按鍵、UART接口、休眠喚醒接口、RF接口、10M/100M網絡接口。
設備接口標識說明
|
項目
|
規格描述
|
備注
|
|
電源接口
|
輸入：DC5~12V
|
|
|
USB 接口
|
Type 接口×1
|
|
|
USIM 接口
|
1.8V/3.0V Nano (U)SIM 卡
|
|
|
以太網接口
|
RJ45，10/100 M 自適應，LAN/WAN 可配置
|
|
|
UART 接口
|
UART 接口×1
|
|
|
復位鍵
|
長按 3 秒以上恢復出廠設置
|
|
|
啟動開關
|
撥碼啟動開關x1
|
|
|
LED 指示燈
|
開機狀態
|
|
硬件規格
|
主芯片
|
ASR1803 平臺
|
|
Flash
|
16MB
|
|
DDR
|
32MB
|
|
Wifi 協議
|
802.11n/g/b
|
|
以太網接口
|
LAN 口 （內置）
|
|
支 持 網 絡 頻 段
|
（CN）亞洲
|
TDD LTE: B34/B38/B39/B40/B41
|
|
FDD LTE: B1/B3/B5/B8
|
|
WCDMA: B1/B5/B8
|
|
（EU）歐洲及澳洲
|
TDD LTE: B38/B40/B41
|
|
FDD LTE: B1/B3/B5/B7/B8/B20/B28
|
|
WCDMA: B1/B5/B8
|
|
（AN）美洲
|
TDD LTE: B38/B40/B41
|
|
FDD LTE: B1/B2/B3/B4/B5/B7/B8/B28/B12/ B17/B66
|
|
WCDMA: B1/B2/B4/B5/B8
|
|
LTE 速率
|
FDD-LTE 150M DL / 50M UL Cat4
|
|
TDD-LTE 130M DL / 35M UL Cat4
|
|
SIM 卡槽
|
支持 Nano SIM 卡
|
|
串口
|
支持 1 路串口 （內部）
|
|
網口
|
支持 1 路 RJ45 網口 （內部）
|
|
Wifi
|
2.4G
|
|
Wifi 速率
|
72Mbps
|
|
***大連接設備數
|
8個
|
|
USB接口
|
支持 1 路 USB2.0 （Type C）
|
|
RESET
|
支持恢復出廠設置按鈕
|
|
電源、網口及串口間距
|
1.25mm
|
|
LED 指示燈
|
電源指示燈（綠色）
|
|
撥號方式
|
RNDIS
|
|
操作系統
|
Windows/Linux/Android
|
|
工作溫度
|
-20℃ - 80℃
|
|
工作電壓
|
5-12V
|
